Fundamenty morskich turbin wiatrowych – rodzaje, instalacja i wyścig wielkości

Kiedy mówi się o morskiej farmie wiatrowej, wyobraźnia podsuwa wirujące śmigła. Tymczasem najtrudniejszy i często najdroższy element całej inwestycji leży pod wodą. Fundamenty morskich turbin to konstrukcje, które muszą utrzymać kilkusetmetrową wieżę z wirnikiem przez około 30 lat w słonej, ruchliwej wodzie – i to one decydują o tym, gdzie w ogóle da się postawić farmę. Dobrze pokazuje to sierpień 2026 roku: duński Cadeler, największy operator statków instalacyjnych dla offshore, przejął niemiecki Menck – producenta młotów do wbijania pali – za 501 mln euro, żeby kontrolować cały proces stawiania fundamentów. Ten tekst wyjaśnia, jakie fundamenty stosuje się pod turbinami, jak trafiają na dno i dlaczego rosną szybciej niż same turbiny.

Dlaczego fundament to najtrudniejszy element morskiej turbiny?

Fundament jest najtrudniejszy, bo to on przenosi wszystkie obciążenia – masę wieży i wirnika oraz napór wiatru, fal i prądów – w grunt pod dnem, a przy tym musi wytrzymać dekady zmęczenia materiału w wodzie morskiej. Sama turbina jest technologią dojrzałą i powtarzalną. Trudność zaczyna się poniżej lustra wody.

Turbina na wieży to element seryjny, montowany podobnie na kolejnych farmach. Fundament trzeba natomiast dopasować do konkretnego miejsca: głębokości, rodzaju dna, historii geologicznej akwenu. Na jednym polu wystarczy wbić pal w piasek, na sąsiednim trzeba przewiercić się przez glinę lub skałę. To dlatego koszt i ryzyko całej inwestycji w dużej mierze rozstrzygają się na etapie fundamentowania, zanim na horyzoncie pojawi się pierwsze śmigło.

Do tego dochodzi skala logistyczna. Fundament pod dużą turbinę waży dziś tyle, co kilkaset samochodów osobowych, i mierzy więcej niż długość boiska piłkarskiego. Takiego elementu nie da się przewieźć drogą ani zwykłym statkiem – potrzebne są wyspecjalizowane jednostki i porty z odpowiednim nabrzeżem. Więcej o samym akwenie, na którym to wszystko się dzieje, piszemy w przewodniku po Morzu Bałtyckim.

Jakie są rodzaje fundamentów morskich turbin?

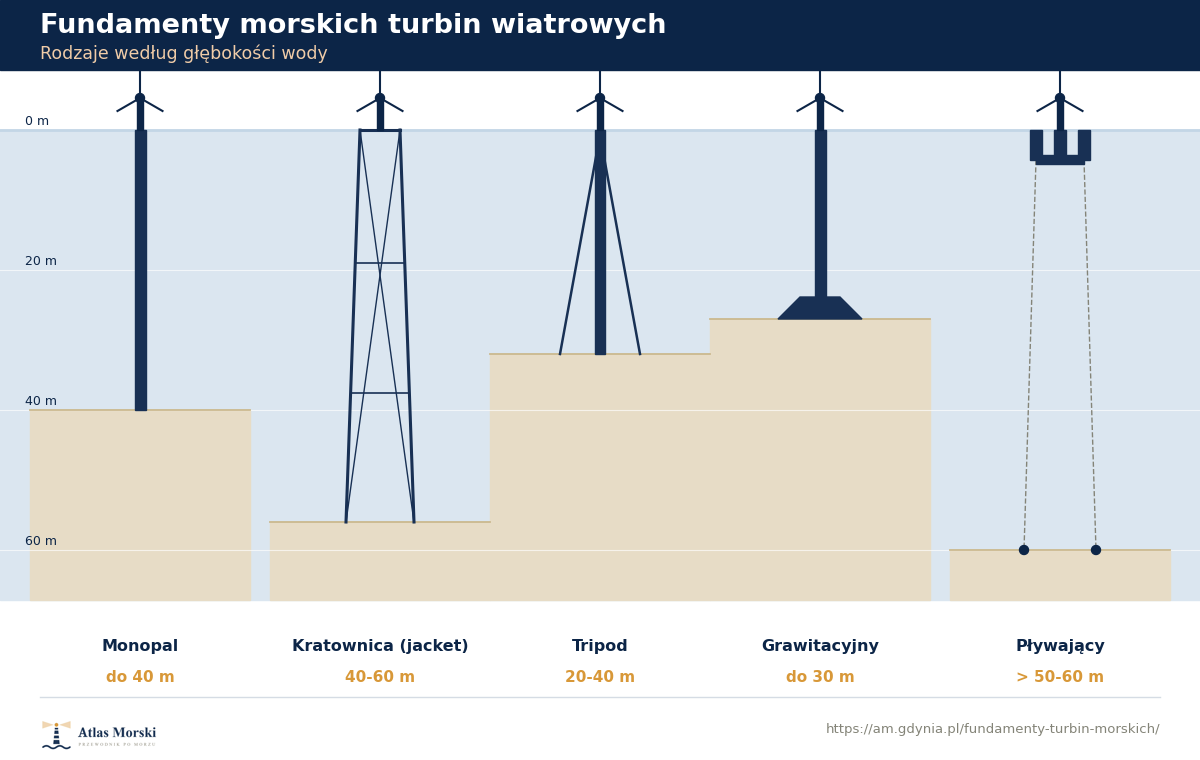

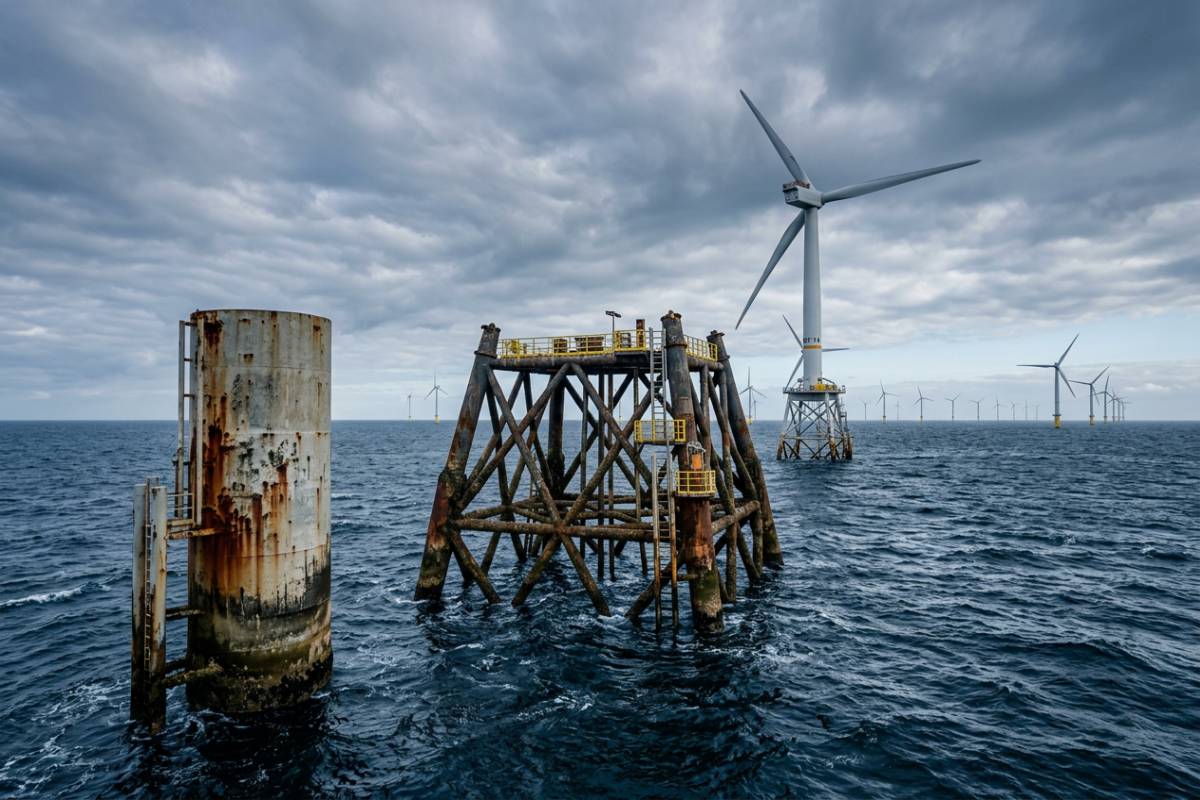

Fundamenty morskich turbin dzielą się na dwie rodziny: posadowione na dnie (monopal, kratownica, tripod, konstrukcja grawitacyjna) oraz pływające, zakotwiczone do dna linami. O wyborze decyduje głębokość wody i rodzaj dna. Poniższa tabela zestawia pięć podstawowych typów.

Typ fundamentu	Głębokość wody	Typowe parametry	Sposób montażu	Na Bałtyku
Monopal	do ok. 40 m	średnica 6-12 m, masa 1000-3000 t	wbijanie młotem lub wiercenie	rozwiązanie dominujące
Kratownica (jacket)	ok. 40-60 m	3-4 nogi kotwione palami	pale kotwiące + posadowienie	lokalnie, na głębszej wodzie
Tripod	ok. 20-40 m	trójnóg stalowy	pale kotwiące	rzadko stosowany
Grawitacyjny	do ok. 30 m	betonowa podstawa, ciężar utrzymuje konstrukcję	opuszczenie na przygotowane dno	możliwy, wymaga równego dna
Pływający	powyżej 50-60 m	platforma na cumach i kotwicach	holowanie i zakotwiczenie	niepotrzebny (płytkie morze)

Monopal – stalowy pal, który zdominował morze

Monopal to najprostszy z fundamentów: pojedynczy, wielkośrednicowy stalowy walec wbity głęboko w dno, na którym – najczęściej przez element pośredni zwany transition piece – osadza się wieżę turbiny. Prostota przekłada się na cenę i tempo produkcji, dlatego monopale odpowiadają dziś za większość instalacji offshore na świecie i sprawdzają się do głębokości około 40 metrów.

Ceną za prostotę jest masa. Monopal pod turbinę 15 MW na głębokości 40 metrów osiąga około 10 metrów średnicy, blisko 90 metrów długości i masę rzędu 1800 ton. Na głębszej wodzie sięga 11-12 metrów średnicy i przekracza 2700 ton. Grubość stalowej ścianki w dolnej części dochodzi do 15 centymetrów, a używa się gatunków stali konstrukcyjnej dobieranych do obciążeń zmęczeniowych. Coraz częściej projektuje się też monopale bez elementu pośredniego, w których wieża trafia wprost na pal.

Kratownica, tripod i konstrukcja grawitacyjna

Gdy woda jest głębsza lub dno nierówne, monopal przestaje wystarczać. Kratownica, czyli jacket, to stalowa konstrukcja z trzech lub czterech nóg zakotwionych w dnie palami, znana z platform naftowych i gazowych. Jest sztywna i dobrze radzi sobie na głębokości 40-60 metrów, ale zużywa więcej stali i jest droższa oraz bardziej pracochłonna w produkcji. Tripod to jej trójnożny wariant na płytszą wodę, dziś stosowany rzadko.

Fundament grawitacyjny działa inaczej – to ciężka betonowa podstawa, która utrzymuje się na dnie własnym ciężarem, bez wbijania pali. Jego zaletą jest cichsza instalacja, wadą konieczność wyrównania dna i wielkie masy do przetransportowania. Sprawdza się na płytkiej wodzie i tam, gdzie warunki na dnie są odpowiednie.

Fundamenty pływające – przyszłość, ale nie dla Bałtyku

Kiedy głębokość przekracza 50-60 metrów, posadowienie na dnie przestaje się opłacać. Wtedy w grę wchodzą platformy pływające, zakotwiczone linami. Rozróżnia się cztery główne typy: semi-submersible (najpopularniejszy, montowany w porcie i holowany na miejsce), spar (głęboko zanurzony walec ze stabilizującym balastem, wymaga ponad 100 metrów wody), tension leg platform na napiętych cięgnach oraz konstrukcje barkowe. Globalny portfel projektów pływających przekracza już 300 GW, ale dla płytkiego Bałtyku ta technologia jest zbędna – tu wystarczają tańsze i lepiej rozpoznane fundamenty na dnie.

Jak instaluje się fundamenty na morzu?

Instalacja fundamentu offshore to sekwencja precyzyjnych operacji: transport z portu, ustabilizowanie statku nad miejscem posadowienia, podniesienie i ustawienie pala w pionie, a następnie wbicie go w dno młotem hydraulicznym lub przewiercenie. Cały proces odbywa się w wąskich oknach pogodowych i wymaga statków zaprojektowanych wyłącznie do tego zadania.

Fundamenty ładuje się na statek instalacyjny w porcie i przewozi na farmę. Na miejscu jednostka typu jack-up opuszcza na dno cztery nogi i wynosi kadłub ponad wodę, tworząc stabilną platformę odporną na falowanie; nowsze statki utrzymują pozycję także dynamicznym pozycjonowaniem. Dźwig ustawia monopal pionowo, a chwytak (pile gripper) pilnuje jego położenia i pionu. Potem do gry wchodzi młot: seria uderzeń wbija pal w dno, gdzie utrzymuje go tarcie o grunt i opór warstwy pod ostrzem. W twardym dnie zamiast wbijania stosuje się wiercenie.

Pojawiają się też metody cichsze. W 2024 roku na niemieckiej farmie Gode Wind 3 przetestowano instalację monopala bez młota – opatentowany system strumieni wody rozluźnia piaszczyste dno wokół pala, co drastycznie obniża hałas i pozwala projektować lżejsze fundamenty. To zapowiedź kolejnej generacji technologii posadawiania.

Czym wbija się monopale – młoty hydrauliczne i statki instalacyjne

Sercem operacji jest młot hydrauliczny – urządzenie, które serią uderzeń o energii liczonej w kilodżulach wbija stalowy pal w dno. Im większy fundament, tym mocniejszy młot: na budowie farmy Hornsea 3 na Morzu Północnym pracuje młot o energii udaru 4400 kJ. To właśnie kontrola nad tym etapem stała się w 2026 roku przedmiotem jednej z największych transakcji w branży.

Cadeler, który dysponuje największą na świecie flotą statków typu jack-up do instalacji morskich turbin, przejął firmę Menck za 501 mln euro. Menck wnosi ponad 150 lat doświadczenia inżynieryjnego, flotę młotów hydraulicznych, technologie ograniczania hałasu, wiercenia i prac iniekcyjnych oraz bazę ponad 50 milionów punktów danych o wbijaniu pali. Celem jest oferowanie klientom kompletnej usługi transportu i instalacji fundamentów – od nabrzeża po posadowienie na dnie – i uniezależnienie się od podwykonawców.

„Projekty offshore wind stale zwiększają skalę i stopień technicznego skomplikowania. Połączenie kompetencji inżynieryjnych Menck z doświadczeniem Cadeler w instalacji morskiej pozwoli lepiej wspierać klientów w całym łańcuchu instalacyjnym.”

– Mikkel Gleerup, CEO Cadeler, 2026

Obie firmy już współpracują. Przy Hornsea 3, który ma stać się największą farmą świata (2,9 GW), Cadeler odpowiada za transport i instalację 197 monopali – największych, jakie dotąd stosowano w Europie – a Menck dostarcza młot. Na początku 2027 roku Menck ma pokazać nową generację urządzenia, młot Wind Hammer, zaprojektowany pod instalację ultra dużych fundamentów. Rolę statku instalacyjnego dobrze ilustruje sama technika morska, która stoi za każdą taką jednostką.

Hałas przy wbijaniu pali – jak chroni się ssaki Bałtyku?

Wbijanie pali generuje pod wodą bardzo głośne impulsy, groźne dla ssaków morskich. Chroni się je, utrzymując poziom dźwięku poniżej progów bezpieczeństwa – w Niemczech od 2008 roku obowiązuje limit 160 decybeli (jako poziom ekspozycji) i 190 decybeli w wartości szczytowej w odległości 750 metrów od pala. Do tego stosuje się kurtyny bąbelkowe, łagodny start i monitoring zwierząt.

Powyżej 160 decybeli morświny zmieniają zachowanie, a przy około 180-190 decybelach możliwe są trwałe uszkodzenia słuchu. Podstawowym narzędziem ochrony jest kurtyna bąbelkowa: pierścień pęcherzyków powietrza wokół pala, tłoczonych z perforowanych węży, który rozprasza fale dźwiękowe. Pojedyncza kurtyna tłumi hałas o 7-10 decybeli, podwójna o kilkanaście, a rozbudowana duża kurtyna bąbelkowa nawet o 20 decybeli. Na farmie Borkum West II ograniczyła ona strefę płoszenia morświnów o około 90 procent. Uzupełniają ją łagodny start (stopniowe zwiększanie siły uderzeń, by zwierzęta zdążyły odpłynąć), akustyczne odstraszacze i stały nasłuch hydrofonami.

Na Bałtyku ma to szczególne znaczenie, bo tutejsza populacja morświna liczy zaledwie kilkaset osobników i jest krytycznie zagrożona. Podwodny hałas to jeden z czynników, które utrudniają jej przetrwanie, dlatego planowanie prac instalacyjnych na polskich farmach musi uwzględniać okna ciszy i ochronę tras migracji.

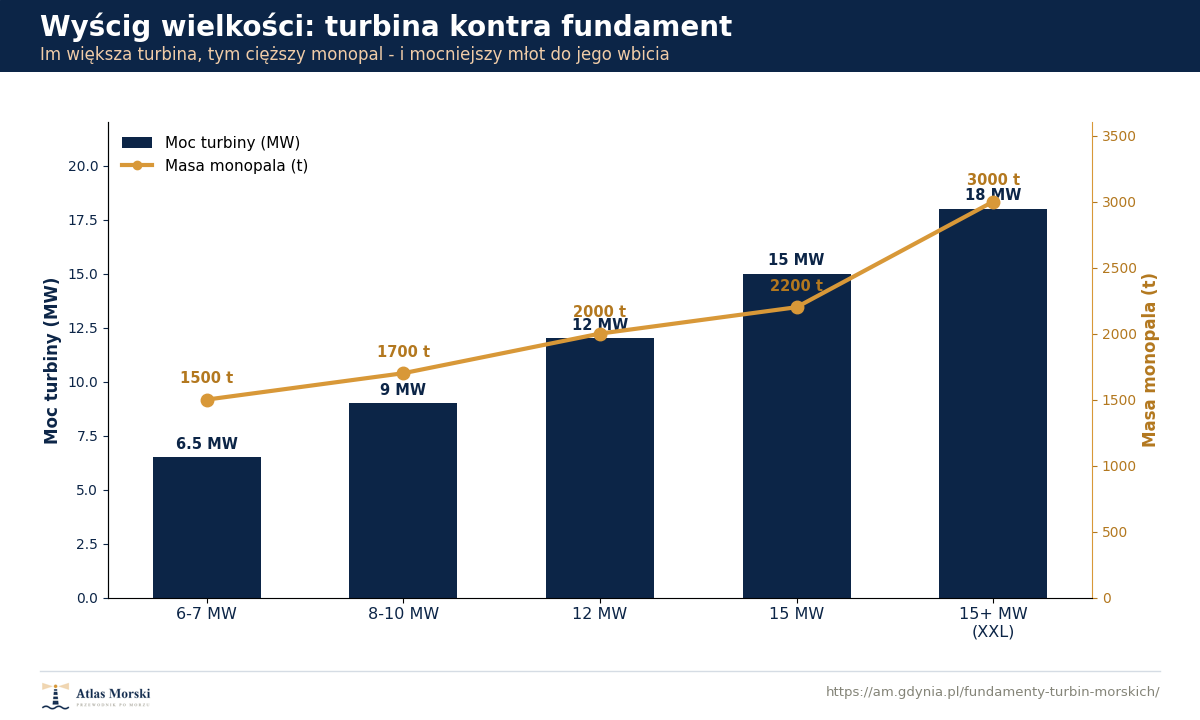

Dlaczego fundamenty wciąż rosną?

Fundamenty rosną, bo rosną turbiny. Każda kolejna generacja ma większą moc, wyższą wieżę i dłuższe łopaty, a to wprost zwiększa obciążenia, które fundament musi przenieść w dno. Jeszcze niedawno standardem były turbiny 6-8 MW, dziś na morze wchodzą jednostki 15 MW, a prototypy przekraczają 20 MW.

Skala zmiany jest wyraźna. Monopal pod turbinę 6-7 MW mierzył około 100 metrów i ważył ponad 1500 ton. Dla dzisiejszych turbin 15 MW to około 1800-2700 ton, a tak zwane monopale XXL osiągają 12-14 metrów średnicy i masę do 3000 ton. Za wzrostem fundamentów musi nadążyć reszta łańcucha: mocniejsze młoty, większe statki (część starszych jednostek przestaje się nadawać) i porty zdolne obsłużyć cięższe elementy. To właśnie ta spirala popycha firmy takie jak Cadeler do przejmowania producentów młotów – kto kontroluje instalację coraz większych fundamentów, ten kontroluje wąskie gardło całej branży.

Fundamenty morskich turbin na Bałtyku – przypadek Baltic Power

Bałtyk jest płytki, więc pod względem fundamentowania należy do łatwiejszych akwenów. Na większości polskiej strefy głębokości nie przekraczają kilkudziesięciu metrów, co pozwala stosować monopale zamiast droższych konstrukcji na głębszą wodę. Pokazała to pierwsza polska farma.

Baltic Power, wspólny projekt Grupy ORLEN i Northland Power, stanął na 78 monopalach o masie 1300-1700 ton i długości sięgającej blisko 100 metrów. Wbijanie tych fundamentów zakończono na początku 2026 roku, a 10 lipca 2026 roku farma oddała pierwszy prąd do krajowej sieci – to 76 turbin po 15 MW, około 1,2 GW mocy i blisko 4 TWh energii rocznie. Transport fundamentów ruszył z pierwszego w Polsce terminalu instalacyjnego w Świnoujściu, turbiny płynęły z Gdańska, a bazę serwisową na kolejne 30 lat ulokowano w Łebie. Szerszy obraz tego, jak powstaje taka inwestycja, daje przewodnik po morskich farmach wiatrowych, a o samej maszynie na szczycie piszemy w tekście o turbinie wiatrowej.

Polska strefa Bałtyku dopiero się zapełnia. Rząd wyznaczył cel około 5,9 GW mocy do 2030 roku i nawet 18 GW w perspektywie 2040 roku, a kolejne projekty – jak BC-Wind czy farmy PGE Baltica – są na różnych etapach realizacji. Każdy z nich będzie potrzebował fundamentów, statków instalacyjnych i portów. Więcej o samych lokalizacjach zbieramy w przeglądzie farm wiatrowych na Bałtyku.

Co to oznacza dla polskiego łańcucha dostaw?

Dla polskich firm fundamentowanie offshore to konkretna szansa: produkcja stali i sekcji, obsługa portów instalacyjnych i serwisowych, transport ciężkich elementów oraz miejsca pracy powstające na całe dekady eksploatacji. Udział krajowych dostawców w pierwszych projektach szacuje się na około jednej piątej wartości.

Najtrwalsze zatrudnienie nie powstaje przy samym stawianiu turbin, lecz w zapleczu – w portach instalacyjnych i bazach serwisowych, które obsługują farmę przez cały okres jej życia. To tam potrzebni są technicy, operatorzy i inżynierowie. Kto planuje działalność w tym sektorze, powinien patrzeć na całą logistykę ciężkich ładunków, którą opisujemy w tekście o transporcie i logistyce morskiej, oraz na wymagania stawiane kadrom w artykule o pracy w offshore. Rośnie też znaczenie samych portów instalacyjnych i serwisowych, bez których żadna farma nie powstanie.

Podsumowanie

To, co pod wodą, decyduje o tym, co widać nad nią. Wybór między monopalem, kratownicą a konstrukcją pływającą wynika z głębokości i rodzaju dna, a sposób wbicia fundamentu w dużej mierze przesądza o koszcie, harmonogramie i wpływie farmy na środowisko. Bałtyk, dzięki płytkiej wodzie, pozwala korzystać z najprostszych i najlepiej rozpoznanych rozwiązań. Wyzwaniem pozostaje skala: turbiny i fundamenty rosną szybciej, niż nadążają za nimi statki i porty, a firmy walczą o kontrolę nad instalacją coraz większych konstrukcji. Baltic Power pokazał, że Polska potrafi ten proces przeprowadzić – kolejne projekty zdecydują, ile z tego łańcucha wartości zostanie w kraju.

FAQ

Jaki fundament stosuje się najczęściej pod morskie turbiny?

Najczęściej stosuje się monopal, czyli pojedynczy wielkośrednicowy stalowy pal wbijany w dno. Odpowiada za około 70-80 procent instalacji offshore na świecie, bo jest prosty w produkcji i tani, a sprawdza się do głębokości około 40 metrów. Na płytkim Bałtyku to rozwiązanie dominujące.

Ile waży fundament morskiej turbiny?

Zależy od mocy turbiny i głębokości wody. Monopal pod turbinę 15 MW waży zwykle 1800-2700 ton, a największe monopale XXL sięgają 3000 ton przy średnicy 12-14 metrów. Fundamenty polskiej farmy Baltic Power ważyły 1300-1700 ton.

Jak wbija się fundament w dno morza?

Fundament przewozi się z portu na statku instalacyjnym, który stabilizuje się nad miejscem posadowienia. Dźwig ustawia pal pionowo, a młot hydrauliczny serią uderzeń wbija go w dno; utrzymuje go tam tarcie o grunt. W twardym dnie zamiast wbijania stosuje się wiercenie.

Czy wbijanie pali szkodzi zwierzętom morskim?

Wbijanie pali generuje głośny hałas podwodny, który może płoszyć ssaki, a w skrajnych przypadkach uszkadzać ich słuch. Dlatego stosuje się kurtyny bąbelkowe (obniżają dźwięk nawet o 20 decybeli), łagodny start i monitoring, a prace planuje się tak, by chronić między innymi krytycznie zagrożonego morświna bałtyckiego.

Dlaczego fundamenty morskich turbin są coraz większe?

Bo rosną turbiny. Większa moc oznacza wyższą wieżę i dłuższe łopaty, a więc większe obciążenia przenoszone w dno. Turbiny przeszły od 6-8 MW do 15 MW i więcej, a wraz z nimi urosły monopale – od ponad 1500 ton do nawet 3000 ton.

Czy na Bałtyku potrzebne są fundamenty pływające?

Nie. Fundamenty pływające opłacają się dopiero na głębokości powyżej 50-60 metrów, a polska strefa Bałtyku jest płytka – na większości akwenu wystarczają monopale posadowione na dnie, tańsze i lepiej rozpoznane.

Źródła

• Polskie Stowarzyszenie Energetyki Wiatrowej – opracowania o morskiej energetyce wiatrowej i łańcuchu dostaw
• Ministerstwo Klimatu i Środowiska – cele rozwoju morskiej energetyki wiatrowej w Polsce
• Grupa ORLEN i Northland Power – komunikaty o projekcie Baltic Power
• Bundesamt für Seeschifffahrt und Hydrographie (BSH) – progi hałasu podwodnego przy instalacji offshore
• ASCOBANS – ochrona małych waleni przed hałasem podwodnym
• Cadeler – komunikat o przejęciu Menck oraz o projekcie Hornsea 3
• Ørsted – opis procesu instalacji fundamentów i technologii ograniczania hałasu
• Recenzowane publikacje z zakresu inżynierii morskiej dotyczące fundamentów i posadowienia turbin
