Turbina wiatrowa – budowa, zasada działania, moc i sprawność

Turbina wiatrowa zamienia energię ruchu powietrza w prąd – wiatr obraca łopaty wirnika, a ten napędza generator. Brzmi prosto, ale za tym zdaniem kryje się precyzyjna maszyna: dzisiejsza morska turbina 15 MW ma wirnik o średnicy 236 metrów i pojedyncza taka jednostka potrafi zasilić ponad 20 tysięcy gospodarstw domowych. Ten tekst wyjaśnia, z czego składa się turbina wiatrowa, jak działa, ile prądu produkuje i dlaczego na morzu stawia się dziś konstrukcje wielkości wieżowca. Punktem odniesienia jest przy tym Bałtyk, gdzie w 2026 roku ruszyła pierwsza polska morska farma wiatrowa.

Co to jest turbina wiatrowa i jak działa?

Turbina wiatrowa to maszyna, która zamienia energię kinetyczną wiatru najpierw w ruch obrotowy, a potem w prąd. Wiatr opływa profilowane łopaty i wytwarza na nich siłę nośną – tak samo jak na skrzydle samolotu – która obraca wirnik. Wirnik napędza wał, ten poprzez generator wytwarza energię elektryczną.

Kluczowa jest różnica ciśnień. Gdy powietrze przepływa nad łopatą, po jednej jej stronie ciśnienie spada, po drugiej rośnie, a powstała siła wprawia wirnik w ruch. Wolne, ale bardzo silne obroty wirnika trzeba zamienić na energię elektryczną: w części maszyn robi to przekładnia, która przyspiesza obroty przed generatorem, w innych generator jest połączony z wirnikiem bezpośrednio. Żeby turbina łapała jak najwięcej wiatru, musi być zwrócona pod wiatr – pilnuje tego układ ustawiania (yaw), sterowany na podstawie odczytów anemometru i chorągiewki wiatrowej. Napięcie z generatora, zwykle kilkaset woltów, transformator podnosi do poziomu, na którym prąd można przesłać dalej.

Na morzu ta sama zasada działa lepiej niż na lądzie, bo wiatr jest silniejszy i bardziej wyrównany. Dlaczego akurat Bałtyk nadaje się do tego dobrze, tłumaczymy w przewodniku po morskiej energetyce wiatrowej.

Z czego składa się turbina wiatrowa?

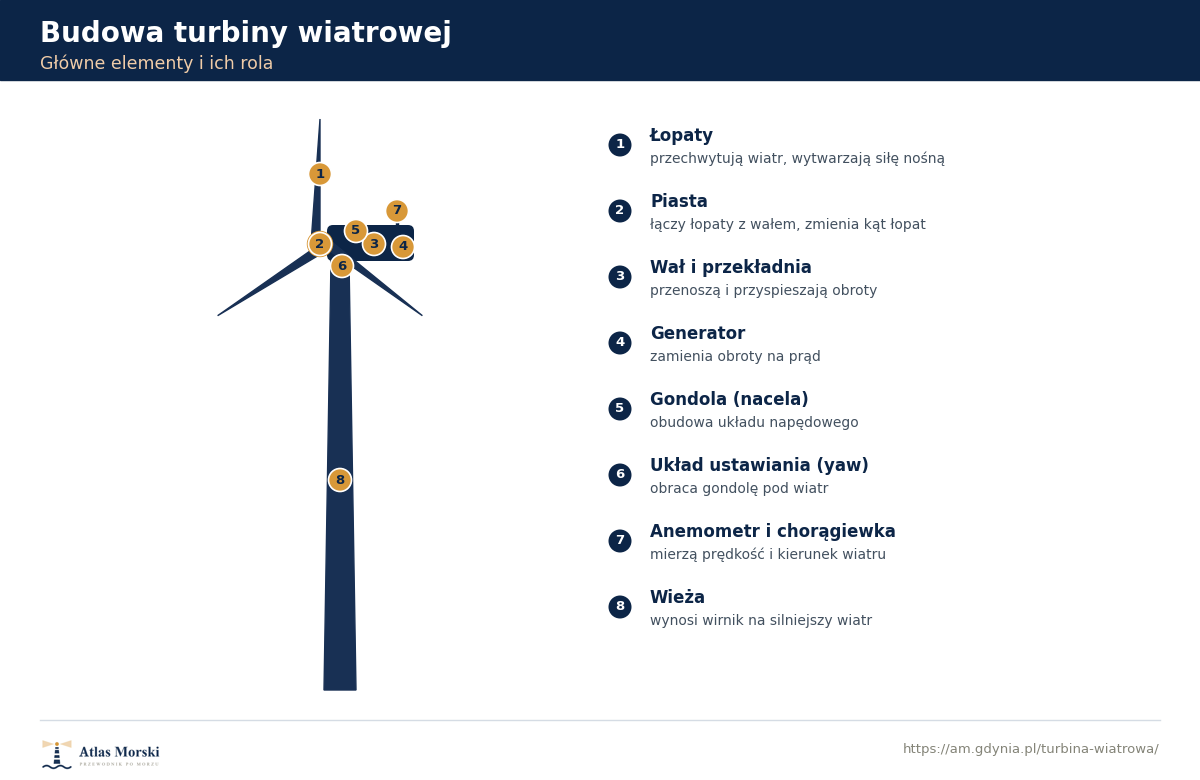

Turbina składa się z trzech głównych zespołów: wieży, gondoli na jej szczycie i wirnika z łopatami. W gondoli (nazywanej też nacelą) mieści się cały układ zamiany obrotów na prąd – u dużych turbin bywa większa niż dom. Poniżej najważniejsze elementy i ich rola.

Element	Rola
Łopaty	Przechwytują wiatr i wytwarzają siłę nośną; zwykle trzy, z tworzywa wzmacnianego włóknem szklanym.
Piasta	Łączy łopaty z wałem; mieści układ zmiany kąta ustawienia łopat (pitch).
Wał i przekładnia	Przenoszą obroty wirnika; przekładnia (jeśli jest) przyspiesza je przed generatorem.
Generator	Zamienia ruch obrotowy na energię elektryczną; w dużych turbinach często z magnesami trwałymi.
Gondola (nacela)	Obudowa na szczycie wieży mieszcząca wał, przekładnię, generator i hamulec.
Układ ustawiania (yaw)	Obraca gondolę tak, by wirnik był zwrócony pod wiatr.
Anemometr i chorągiewka	Mierzą prędkość i kierunek wiatru; przekazują dane do sterownika.
Wieża	Wynosi wirnik na wysokość silniejszego wiatru; kryje kable prądowe.

Coraz częściej rezygnuje się z przekładni. W napędzie bezpośrednim wirnik obraca generator wprost, bez skrzyni biegów – upraszcza to konstrukcję gondoli i zmniejsza liczbę awarii, bo przekładnia jest jednym z najczęściej psujących się podzespołów. Rozwiązania tego typu tłumaczymy szerzej w dziale technika morska.

Jakie są rodzaje turbin wiatrowych?

Turbiny dzieli się przede wszystkim według osi obrotu: na poziome (najpopularniejsze) i pionowe. Osobny podział to skala i miejsce pracy – od małych turbin przydomowych po wielkie jednostki morskie. Dla energetyki zawodowej liczą się głównie duże turbiny poziome.

Turbina pozioma i pionowa

Turbina o osi poziomej (HAWT) ma wirnik ustawiony jak śmigło samolotu, równolegle do ziemi, i to ona dominuje w energetyce – od małych jednostek po morskie giganty ponad 10 MW. Turbina o osi pionowej (VAWT), w odmianach Darrieusa i Savoniusa, obraca się wokół pionowej osi. Przyjmuje wiatr z każdego kierunku i pozwala umieścić generator nisko, co ułatwia serwis, ale ma niższą sprawność i jest mniej dojrzała komercyjnie, dlatego w dużych projektach spotyka się ją rzadko.

Turbiny lądowe i morskie

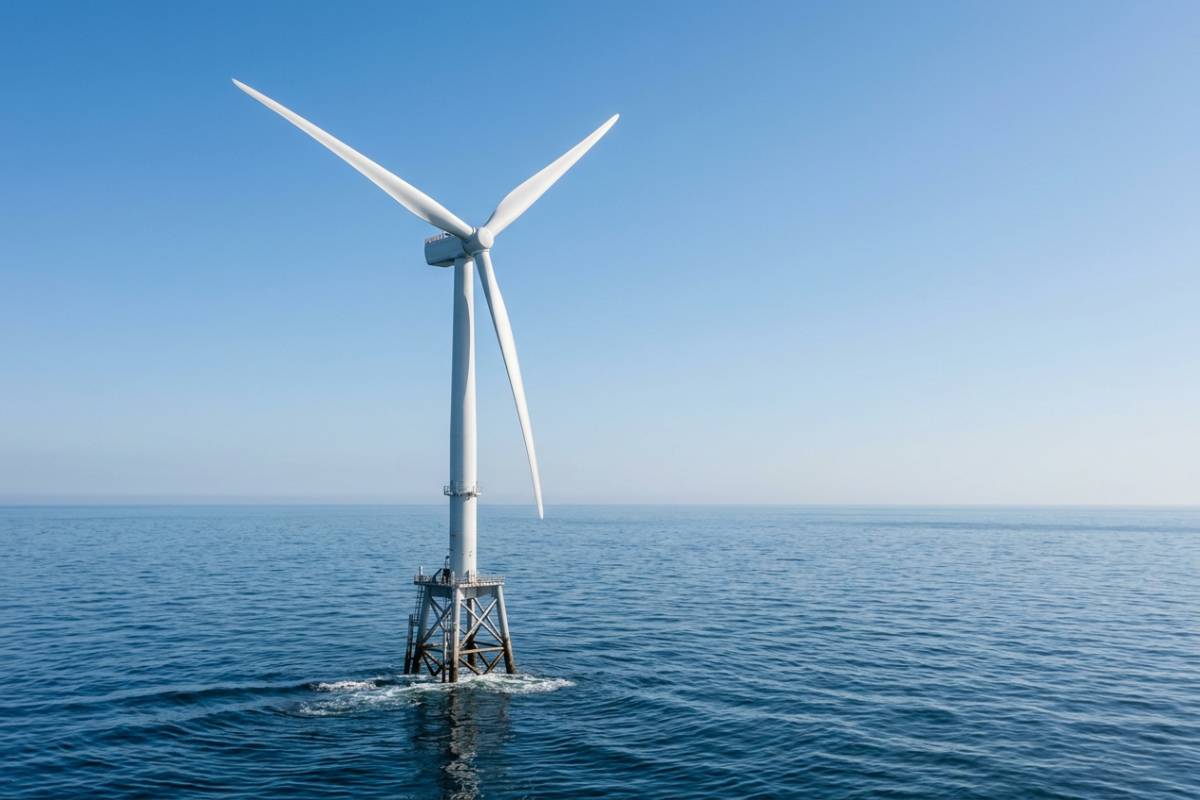

Turbiny morskie to najczęściej te same konstrukcje o osi poziomej co na lądzie, tylko większe i wzmocnione. Na morzu wiatr jest silniejszy i bardziej wyrównany, więc opłaca się stawiać większe wirniki, które pracują wydajniej. Turbiny lądowe są mniejsze, tańsze w postawieniu i bliżej odbiorcy, ale muszą mierzyć się ze słabszym i bardziej porywistym wiatrem oraz z ograniczeniami terenowymi. Najmniejsze turbiny przydomowe, o mocy kilku kilowatów, to zupełnie inna kategoria – służą do zasilania pojedynczego gospodarstwa, nie sieci.

Ile prądu produkuje turbina wiatrowa i od czego to zależy?

Produkcja zależy od mocy turbiny, siły wiatru i tego, jak często wieje. Duża turbina morska 15 MW przy dobrym wietrze daje rzędu 60-80 GWh rocznie. Kluczowe są dwie zależności fizyczne: moc rośnie z sześcianem prędkości wiatru, a maksymalną sprawność ogranicza limit Betza.

Limit Betza mówi, że z wiatru da się odebrać najwyżej 59,3 procent energii – gdyby turbina zatrzymała powietrze całkowicie, nic by przez nią nie przepłynęło. Wyliczył to niemiecki fizyk Albert Betz już w 1919 roku. W praktyce nowoczesne turbiny osiągają współczynnik wykorzystania energii (Cp) na poziomie 0,35-0,50, a resztę zabierają straty w generatorze i przekładni.

Druga zależność jest jeszcze ważniejsza w praktyce: moc dostępna w wietrze rośnie z sześcianem jego prędkości. Dwukrotnie silniejszy wiatr niesie osiem razy więcej mocy. Dlatego turbiny stawia się tam, gdzie wieje mocno i równo, i wynosi wirnik wysoko – a morze pod tym względem bije ląd na głowę. Moc rośnie też z kwadratem średnicy wirnika, co tłumaczy pogoń za coraz większymi łopatami.

To, ile turbina realnie wyprodukuje, opisuje współczynnik wykorzystania mocy – stosunek rzeczywistej produkcji do teoretycznego maksimum przy pracy przez cały rok z mocą znamionową. Turbiny lądowe osiągają zwykle 25-40 procent, morskie 45-55 procent, a najlepsze lokalizacje przekraczają 60 procent. Roczną produkcję można oszacować prostym wzorem: moc znamionowa pomnożona przez współczynnik wykorzystania mocy i przez 8760 godzin w roku.

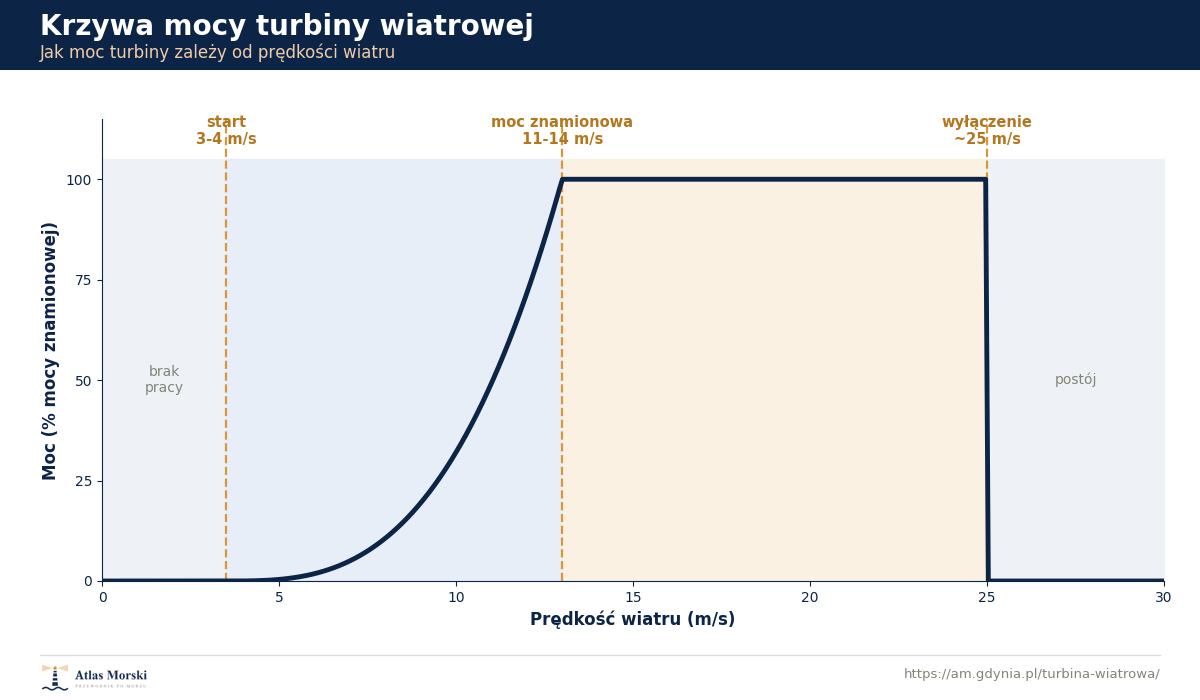

Turbina pracuje tylko w oknie prędkości wiatru. Poniżej prędkości startowej (3-4 m/s) wiatr jest za słaby, by ruszyć wirnik. Powyżej niej moc szybko rośnie, aż do prędkości znamionowej (11-14 m/s), przy której turbina osiąga pełną moc i utrzymuje ją mimo dalszego wzrostu wiatru. Gdy wiatr przekroczy prędkość wyłączenia (około 25 m/s, u dużych jednostek morskich nawet 31 m/s), turbina zatrzymuje się, żeby nie uszkodzić konstrukcji.

Dlaczego morskie turbiny są coraz większe?

Bo większa turbina produkuje taniej. Większa moc i większy wirnik oznaczają więcej energii z jednego fundamentu, jednego przyłącza i jednej operacji instalacyjnej, a to obniża koszt każdej wyprodukowanej megawatogodziny. Ponieważ moc rośnie z kwadratem średnicy wirnika, wydłużanie łopat opłaca się szczególnie na morzu.

Skala robi wrażenie. Turbina Vestas V236-15.0 MW ma wirnik o średnicy 236 metrów i powierzchni zamiatania ponad 43 tysiące metrów kwadratowych, a każda z trzech łopat mierzy około 115 metrów. Dla porównania wcześniejsza generacja miała wirniki rzędu 150-170 metrów. Prototypy przekraczają już 20 MW, a najwięksi producenci zapowiadają jednostki jeszcze potężniejsze. Wzrost turbin pociąga jednak za sobą całą resztę łańcucha: cięższe i większe muszą być fundamenty morskich turbin, mocniejsze statki instalacyjne i lepiej wyposażone porty. O tym, jak z takich maszyn powstaje cała farma, piszemy w tekście o budowie morskiej farmy wiatrowej.

Morskie turbiny wiatrowe na Bałtyku

Na Bałtyku pierwszą dużą farmę postawiono na turbinach Vestas V236-15.0 MW. To ta sama klasa maszyn, która pracuje na Morzu Północnym, dostosowana do bałtyckich warunków. Pokazuje ona, jak wygląda dziś morska turbina w praktyce.

Farma Baltic Power, wspólne przedsięwzięcie Grupy ORLEN i Northland Power, to 76 turbin po 15 MW o łącznej mocy około 1,2 GW, oddalonych o około 23 kilometry od brzegu w okolicy Łeby. Pierwszy prąd popłynął z niej 10 lipca 2026 roku. Według producenta pojedyncza turbina V236-15.0 MW w dobrych warunkach wiatrowych wytwarza około 80 GWh energii rocznie – tyle wystarcza dla ponad 20 tysięcy europejskich gospodarstw domowych.

Bałtyk jest przy tym akwenem względnie płytkim, więc turbiny stają na prostszych i tańszych fundamentach niż na głębszych morzach. Kolejne polskie projekty są w przygotowaniu – ich przegląd zbieramy w tekście o farmach wiatrowych na Bałtyku, a o tym, jak prąd z farmy trafia na ląd, piszemy przy okazji kabla podmorskiego.

Co warto wiedzieć, czytając parametry turbiny?

Przy ocenie projektu lub oferty nie wystarczy sama moc w megawatach. O rzeczywistej wartości turbiny decyduje zestaw parametrów: moc znamionowa, średnica wirnika, wysokość piasty, prędkości charakterystyczne wiatru oraz współczynnik wykorzystania mocy. Dopiero one pokazują, ile energii maszyna realnie odda w danej lokalizacji.

Sama moc znamionowa to wartość maksymalna, osiągana tylko przy odpowiednio silnym wietrze. Dwie turbiny o tej samej mocy mogą różnić się roczną produkcją, jeśli mają inną średnicę wirnika albo pracują w innym miejscu. Dlatego przy porównywaniu warto patrzeć na współczynnik wykorzystania mocy i szacowaną roczną produkcję, a nie tylko na liczbę na tabliczce znamionowej. Praktyczne zestawienie tych parametrów wraz z typowymi wartościami przygotowaliśmy w pliku do pobrania poniżej.

Podsumowanie

Turbina wiatrowa to maszyna, która przez profil łopaty i obrót wirnika zamienia wiatr w prąd, a jej wydajność ograniczają twarde prawa fizyki: limit Betza i zależność mocy od sześcianu prędkości wiatru. Dlatego tak duże znaczenie ma lokalizacja i wysokość wieży, a morze – z silnym i równym wiatrem oraz miejscem na wielkie wirniki – daje turbinom najlepsze warunki. Bałtyk, płytki i wietrzny, wpisuje się w ten kierunek, a farma Baltic Power pokazała, że polski offshore przeszedł od planów do produkcji energii.

FAQ

Jak działa turbina wiatrowa?

Wiatr opływa profilowane łopaty i wytwarza na nich siłę nośną, która obraca wirnik. Wirnik napędza wał, a ten – bezpośrednio lub przez przekładnię – generator, który wytwarza prąd. Układ ustawiania obraca gondolę tak, by wirnik był zwrócony pod wiatr.

Z czego składa się turbina wiatrowa?

Z trzech głównych zespołów: wieży, gondoli (naceli) na jej szczycie oraz wirnika z łopatami i piastą. W gondoli mieszczą się wał, przekładnia (jeśli jest), generator, hamulec i układ ustawiania, a na niej anemometr i chorągiewka wiatrowa.

Ile prądu produkuje turbina wiatrowa?

Zależy od mocy i lokalizacji. Duża turbina morska 15 MW przy dobrym wietrze wytwarza rzędu 60-80 GWh rocznie. Roczną produkcję szacuje się, mnożąc moc znamionową przez współczynnik wykorzystania mocy i przez 8760 godzin.

Jaka jest sprawność turbiny wiatrowej?

Fizyczna granica to limit Betza, czyli 59,3 procent energii wiatru. Realnie nowoczesne turbiny wykorzystują 35-50 procent, a po uwzględnieniu strat w generatorze i przekładni oraz zmienności wiatru ich współczynnik wykorzystania mocy wynosi 25-55 procent, wyższy na morzu.

Turbina pozioma czy pionowa – która jest lepsza?

W energetyce zawodowej dominuje turbina o osi poziomej, bo osiąga wyższą sprawność i jest technologicznie dojrzała. Turbina pionowa przyjmuje wiatr z każdego kierunku i łatwiej ją serwisować, ale ma niższą wydajność, dlatego stosuje się ją głównie w małych, specyficznych zastosowaniach.

Przy jakim wietrze turbina przestaje pracować?

Turbina rusza przy wietrze około 3-4 m/s, a przy zbyt silnym wietrze – około 25 m/s, u dużych jednostek morskich nawet 31 m/s – wyłącza się, żeby nie uszkodzić konstrukcji. To prędkość wyłączenia.

Źródła

• U.S. Department of Energy – opisy budowy i zasady działania turbin wiatrowych
• Międzynarodowa Agencja Energetyczna (IEA) oraz NREL – dane o sprawności i współczynnikach wykorzystania mocy
• Center for Sustainable Systems, University of Michigan – zestawienia parametrów turbin
• Publikacje naukowe dotyczące limitu Betza i aerodynamiki wirnika
• Vestas – dane techniczne turbiny V236-15.0 MW
• Grupa ORLEN i Northland Power – informacje o farmie Baltic Power
• Polskie Stowarzyszenie Energetyki Wiatrowej – opracowania o morskiej energetyce wiatrowej
