Kabel podmorski – jak prąd i dane płyną pod dnem morza

Kabel podmorski to linia ułożona na dnie morza, która przenosi prąd albo dane. Choć nie widać go z brzegu, to dzięki niemu działa dziś niemal cały świat: podmorskie kable światłowodowe przenoszą około 99 procent międzykontynentalnego ruchu internetowego, a kable zasilające wyprowadzają na ląd energię z morskich farm wiatrowych i łączą systemy energetyczne państw. Pod Bałtykiem biegnie na przykład kabel SwePol Link, który od ćwierćwiecza spina sieci Polski i Szwecji. Ten tekst wyjaśnia, jak taki kabel jest zbudowany, jak układa się go na dnie, dlaczego się psuje i dlaczego stał się na Bałtyku przedmiotem troski o bezpieczeństwo.

Co to jest kabel podmorski?

Kabel podmorski to linia przesyłowa ułożona na dnie zbiornika wodnego, która łączy dwa punkty na lądzie albo instalację na morzu z lądem. W zależności od tego, co przenosi, dzieli się na dwie rodziny: kable zasilające, którymi płynie prąd, oraz kable telekomunikacyjne, którymi płyną dane. Choć różnią się budową i grubością, oba typy muszą przetrwać dekady w słonej wodzie, pod naporem prądów i z dala od pomocy.

Różnica skali bywa zaskakująca. Kabel energetyczny wyprowadzający moc z morskiej farmy to gruba, ciężka konstrukcja opancerzona stalą. Kabel światłowodowy przenoszący ruch internetowy między kontynentami jest natomiast cienki – w głębokiej wodzie ma grubość zbliżoną do węża ogrodowego. Mimo to właśnie ten drugi dźwiga większość globalnej łączności.

Kable zasilające – jak prąd płynie pod dnem

Kable zasilające przenoszą energię elektryczną: albo wewnątrz morskiej farmy wiatrowej, albo z farmy na ląd, albo między systemami energetycznymi dwóch krajów. Ich budowa jest podobna – różnią się przede wszystkim napięciem i tym, czy przesyłają prąd zmienny, czy stały.

Rodzaj kabla	Napięcie	Zastosowanie	Zasięg
Wewnątrzfarmowy (AC)	33-66 kV	łączenie turbin między sobą	krótkie odcinki między turbinami
Eksportowy AC	do ok. 220 kV	wyprowadzenie mocy z farmy na ląd	do około 80 km
Eksportowy / łączący DC (HVDC)	do ±525 kV	dalekie farmy i połączenia międzykrajowe	powyżej około 80 km

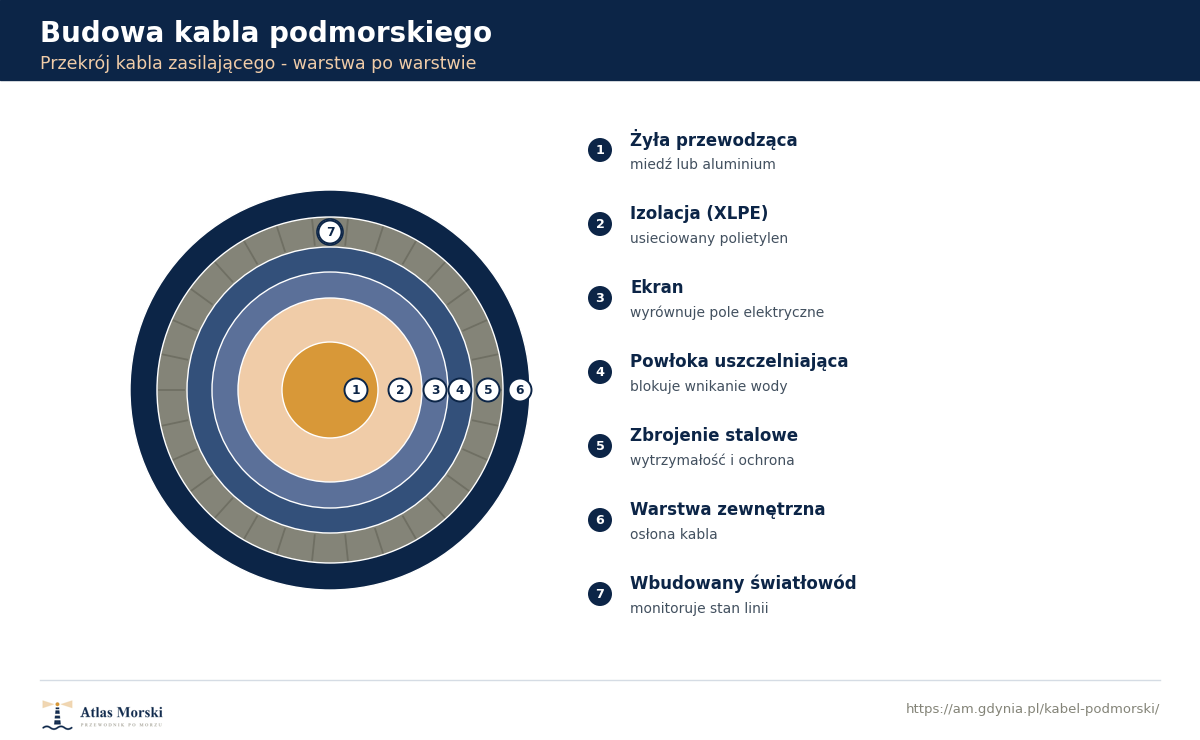

Z czego zbudowany jest kabel zasilający

W środku znajduje się żyła przewodząca z miedzi lub aluminium, otoczona izolacją – dziś najczęściej z usieciowanego polietylenu (XLPE), w starszych i niektórych kablach prądu stałego z papieru nasączonego olejem. Dalej idą ekran i powłoka, która blokuje wnikanie wody, a całość osłania zbrojenie ze stalowych drutów. To ono nadaje kablowi wytrzymałość podczas układania i chroni go przed uszkodzeniem na dnie. Kable o najwyższych napięciach są jednożyłowe, a te słabsze – trójżyłowe, ze skręconymi razem żyłami. Co ciekawe, w wielu kablach energetycznych zatapia się dodatkowo cienki światłowód, który służy do monitorowania stanu linii – prąd i dane potrafią więc płynąć jednym kablem.

Prąd zmienny czy stały

Na krótszych odcinkach stosuje się prąd zmienny (HVAC), bo instalacja jest prostsza i tańsza. Problem w tym, że na długich trasach kabel prądu zmiennego traci sporo energii i „marnuje” część przesyłu na ładowanie własnej pojemności. Dlatego powyżej około 80 kilometrów przechodzi się na prąd stały wysokiego napięcia (HVDC), który przesyła energię z mniejszymi stratami i bez tego ograniczenia. To rozwiązanie stosowane w dalekich połączeniach, także w kablu łączącym Polskę ze Szwecją.

Kable telekomunikacyjne – jak dane płyną pod dnem

Kable telekomunikacyjne to światłowody, w których dane biegną jako impulsy światła. To one, a nie satelity, są kręgosłupem globalnej sieci: odpowiadają za około 99 procent międzykontynentalnego ruchu internetowego, oferując znacznie większą przepustowość i mniejsze opóźnienia. Cała podmorska sieć liczy około 1,4 miliona kilometrów i łączy ponad tysiąc siedemset punktów lądowania.

Ponieważ światło słabnie na długiej drodze, wzdłuż kabla rozstawia się wzmacniacze optyczne – zwykle co 50-100 kilometrów – które odświeżają sygnał. Same włókna są cienkie jak włos, a wiązkę chroni pancerz ze stalowych drutów i warstw izolacji. Technologia ma korzenie w XIX wieku: pierwszy podmorski kabel telegraficzny ułożono w 1851 roku przez kanał La Manche, pierwsze udane połączenie transatlantyckie zadziałało w 1866 roku, a pierwszy transatlantycki kabel światłowodowy uruchomiono w 1988 roku. Dziś kabel projektuje się na około 25 lat pracy.

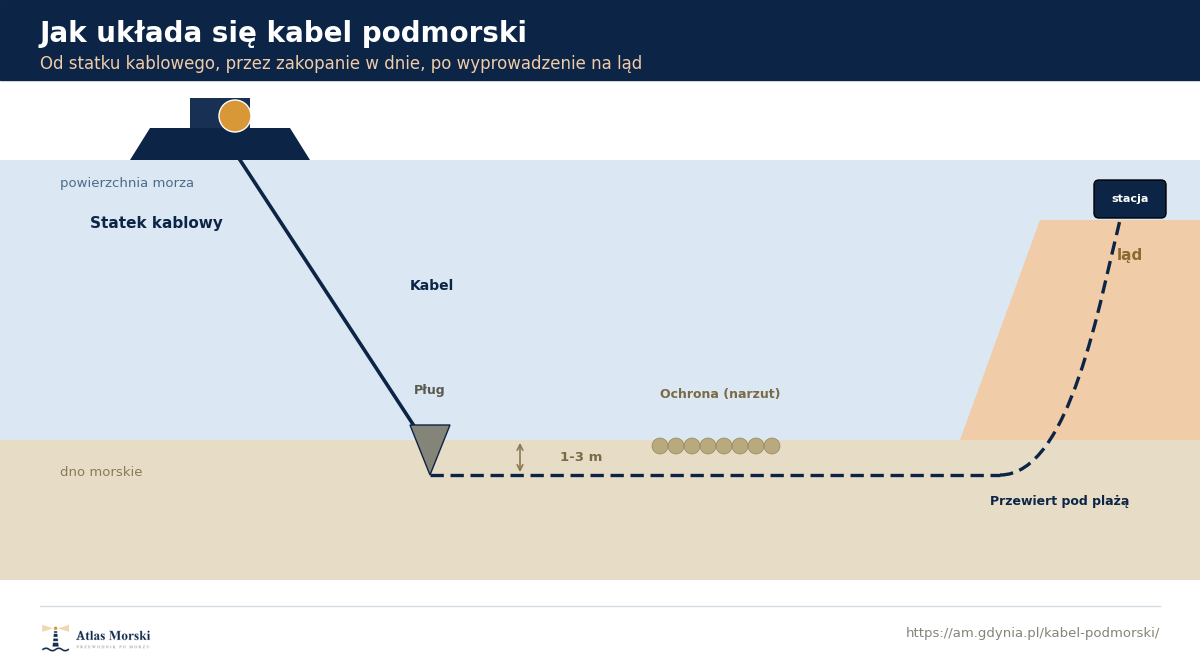

Jak układa się kabel podmorski?

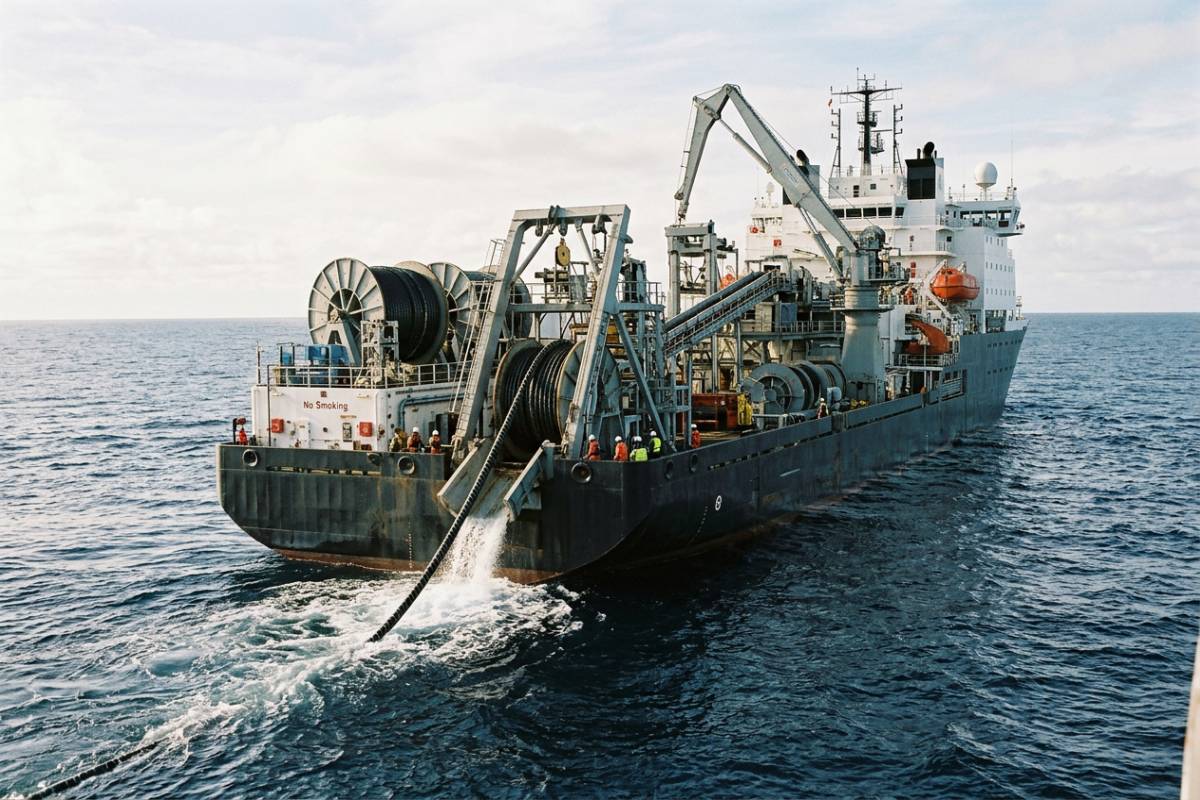

Kabel układa specjalny statek kablowy, który rozwija go z wielkiego bębna i opuszcza na dno wzdłuż wcześniej zbadanej trasy. Tam, gdzie grozi mu uszkodzenie, kabel zakopuje się w dnie, a przy brzegu wprowadza pod plażę bez rozkopywania jej.

Najpierw bada się i mapuje trasę, tak aby omijała kaniony, twarde dno oraz miejsca intensywnego rybołówstwa i kotwiczenia. Potem statek układa kabel, a idący za nim pług lub urządzenie strumieniowe rozcina osad i wciska kabel na głębokość zwykle od jednego do trzech metrów pod dnem – zakopany jest znacznie mniej narażony na kotwice i sieci. W miejscach, gdzie nie da się go zakopać, przykrywa się go matami betonowymi lub narzutem kamiennym. Na styku z lądem stosuje się przewiert kierunkowy: kabel przeciska się rurą pod plażą i wydmami, żeby nie naruszać strefy przybrzeżnej. Wokół gotowych tras wyznacza się strefy ochronne, w których obowiązują ograniczenia dla żeglugi i rybołówstwa.

Awarie i naprawy kabli podmorskich

Kable podmorskie psują się częściej, niż mogłoby się wydawać – na świecie notuje się rocznie od 100 do 150 awarii. Zdecydowana większość to skutek działalności człowieka: zaczepienia kotwicą lub sprzętem rybackim. Rzadziej winne są trzęsienia ziemi i osuwiska dna, a niewielki odsetek to wady wewnętrzne kabla lub wzmacniaczy.

Naprawa jest precyzyjną operacją morską. Najpierw lokalizuje się miejsce awarii – w kablach światłowodowych z brzegu, metodą reflektometryczną. Potem statek naprawczy podnosi uszkodzony odcinek za pomocą haka kotwicznego lub podwodnego robota, wyciąga oba końce na pokład, zespawa włókna albo łączy żyły, zamyka je w szczelnej mufie i opuszcza kabel z powrotem na dno, układając zapas w kształcie pętli. Całość trwa zwykle od kilku dni do kilku tygodni, a często wydłuża ją pogoda i to, że wyspecjalizowanych statków naprawczych jest na świecie niewiele. Skutki pojedynczej awarii łagodzi zwykle redundancja: dane i prąd płyną równolegle także innymi trasami.

Kable podmorskie na Bałtyku i ich bezpieczeństwo

Bałtyk jest morzem płytkim, ciasnym i bardzo ruchliwym, a jego dno przecina gęsta sieć kabli i rurociągów łączących państwa regionu. Biegnie tędy między innymi SwePol Link – kabel prądu stałego o długości około 240 kilometrów i mocy do 600 MW, łączący okolice Słupska z półwyspem Stärnö w Szwecji, uruchomiony ćwierć wieku temu i zmodernizowany w 2024 roku. Pod dnem układa się też kable eksportowe polskich morskich farm, wyprowadzające ich moc do krajowej sieci – o samej farmie piszemy w tekście o budowie morskiej farmy wiatrowej.

Od 2023 roku Bałtyk stał się jednak miejscem serii uszkodzeń podwodnej infrastruktury. Według doniesień od października 2023 roku uszkodzonych zostało co najmniej kilkanaście kabli i rurociągów. W grudniu 2024 roku uszkodzono linię energetyczną Estlink 2 między Finlandią a Estonią oraz kilka kabli telekomunikacyjnych; śledczy wiązali to z tankowcem, który miał wlec kotwicę po dnie. W styczniu 2025 roku uszkodzeniu uległ kabel światłowodowy między Łotwą a Szwecją. W większości przypadków tłem są stare jednostki tak zwanej floty cieni, a załogi zaprzeczają umyślności i wskazują na awarie techniczne; część postępowań wciąż trwa. W odpowiedzi NATO uruchomiło w styczniu 2025 roku misję Baltic Sentry, kierując na Bałtyk okręty, samoloty patrolowe i podwodne drony, które mają chronić infrastrukturę i odstraszać przed kolejnymi incydentami. Szerszy obraz akwenu i jego znaczenia znajdziesz w przewodniku po Morzu Bałtyckim.

Dlaczego to ważne dla Polski?

Dla Polski kable podmorskie to jednocześnie energetyka, łączność i bezpieczeństwo. Od nich zależy, czy prąd z morskich farm dotrze na ląd, czy działają połączenia energetyczne z sąsiadami i czy płynie ruch internetowy. Każda nowa farma na Bałtyku to kolejne kilometry kabli eksportowych, a rozbudowa połączeń międzykrajowych zwiększa odporność krajowego systemu.

Rośnie przy tym znaczenie ochrony tej infrastruktury – monitorowania tras, szybkiego reagowania na uszkodzenia i budowy redundancji, tak by awaria jednego kabla nie odcinała odbiorców. Stan polskich projektów offshore, których przyłącza opierają się na takich kablach, śledzimy w przeglądzie farm wiatrowych na Bałtyku. Zestawienie typów kabli, głębokości ich zakopania i sposobów ochrony przygotowaliśmy w pliku do pobrania poniżej.

Podsumowanie

Kabel podmorski to niewidoczna, a kluczowa infrastruktura: jednym rodzajem płynie prąd z morskich farm i między krajami, drugim – większość światowego internetu. Oba muszą przetrwać dekady na dnie, dlatego są opancerzone, zakopywane i chronione, a mimo to najczęściej pada je kotwica lub sieć rybacka. Na Bałtyku, płytkim i zatłoczonym, kable spinają energetykę i łączność regionu, a ich bezpieczeństwo stało się w ostatnich latach osobnym, poważnym tematem. Dla Polski, która rozbudowuje morską energetykę, sprawne i bezpieczne kable to warunek, bez którego cała reszta nie zadziała.

FAQ

Co to jest kabel podmorski?

To linia przesyłowa ułożona na dnie morza, która przenosi prąd albo dane. Kable zasilające wyprowadzają energię z morskich farm i łączą systemy energetyczne krajów, a kable telekomunikacyjne, czyli światłowody, przenoszą ruch internetowy między kontynentami.

Czym różni się kabel zasilający od telekomunikacyjnego?

Kabel zasilający jest gruby i opancerzony, przenosi prąd i ma żyłę z miedzi lub aluminium. Kabel telekomunikacyjny to cienki światłowód, w którym dane biegną jako impulsy światła. To światłowody odpowiadają za większość globalnego internetu.

Co to jest HVDC i kiedy stosuje się prąd stały?

HVDC to przesył prądu stałego wysokiego napięcia. Stosuje się go na trasach dłuższych niż około 80 kilometrów, bo w porównaniu z prądem zmiennym traci mniej energii i nie ma problemu z ładowaniem pojemności kabla. Tak działa między innymi połączenie Polski ze Szwecją.

Jak układa się kabel podmorski na dnie?

Kabel rozwija się ze statku kablowego wzdłuż zbadanej trasy i opuszcza na dno. Tam, gdzie grozi mu uszkodzenie, zakopuje się go pługiem lub strumieniem wody na głębokość zwykle od jednego do trzech metrów, a przy brzegu wprowadza pod plażę metodą przewiertu.

Co najczęściej uszkadza kable podmorskie?

Najczęściej kotwice statków i sprzęt rybacki. Rzadziej winne są trzęsienia ziemi i osuwiska dna, a niewielka część awarii wynika z wad samego kabla lub wzmacniaczy. Na świecie notuje się rocznie od 100 do 150 uszkodzeń.

Czy uszkodzony kabel podmorski da się naprawić?

Tak. Statek naprawczy lokalizuje uszkodzenie, podnosi kabel hakiem lub podwodnym robotem, zespawa włókna albo łączy żyły, zamyka je w szczelnej mufie i opuszcza kabel z powrotem na dno. Naprawa trwa zwykle od kilku dni do kilku tygodni.

Źródła

• CIGRE oraz normy IEC – konstrukcja i parametry kabli podmorskich
• Publikacje naukowe, w tym Politechniki Warszawskiej, dotyczące morskich sieci HVAC i HVDC
• Producenci systemów kablowych – dane o budowie kabli zasilających i światłowodowych
• NATO – komunikaty o misji Baltic Sentry i ochronie infrastruktury podmorskiej
• Polskie Sieci Elektroenergetyczne oraz operatorzy połączeń – informacje o interkonektorach
• Doniesienia agencyjne o uszkodzeniach infrastruktury na Morzu Bałtyckim

Sławomir Wydra, redakcja Atlas Morski
