Mapa morska to specjalna mapa akwenu, przygotowana do prowadzenia statku. Różni się od zwykłej mapy tym, że pokazuje przede wszystkim to, co pod wodą i na wodzie: głębokości, znaki nawigacyjne, tory wodne i niebezpieczeństwa. Dla nawigatora nie jest ilustracją, lecz oficjalnym dokumentem, na którym wyznacza kurs i którego błędne odczytanie może skończyć się wejściem na mieliznę. Warto więc wiedzieć, co i jak się z niej czyta.
Kluczowe wnioski
- Mapa morska to oficjalny dokument nawigacyjny, a nie zwykła mapa – pokazuje głębokości, znaki i niebezpieczeństwa.
- Głębokości podaje się w metrach względem tak zwanego zera mapy, a izobaty czyta się jak poziomice.
- Kolory od razu mówią, gdzie jest płytko: odcienie niebieskiego to wody płytkie, biel to głębia.
- Dziś mapy papierowe uzupełniają elektroniczne mapy nawigacyjne (ENC) wyświetlane w systemie ECDIS.
Co to jest mapa morska?
Mapa morska, nazywana też mapą nawigacyjną, to urzędowe odwzorowanie akwenu przeznaczone do bezpiecznej żeglugi. W Polsce wydaje je Biuro Hydrograficzne Marynarki Wojennej. Mapy morskie opracowuje się w odwzorowaniu Merkatora, które ma jedną ważną zaletę: kurs o stałym kącie, czyli loksodroma, jest na nich linią prostą, więc trasę wygodnie nanosi się linijką. Podobnie jak mapy lądowe, mapy morskie mają różne skale – od map generalnych, obejmujących duże obszary, po szczegółowe mapy podejściowe i portowe, na których widać już pojedyncze nabrzeża. Symbole i skróty na mapach są przy tym ujednolicone międzynarodowo, więc ten sam znak oznacza to samo niezależnie od kraju wydania mapy.
To, co odróżnia mapę morską od turystycznej, to jej status. Jest oficjalnym dokumentem, który musi być na pokładzie, aktualny i poprawiony o bieżące zmiany. Dlatego nawigator nie tylko z niej korzysta, ale też dba, by odzwierciedlała najnowszy stan oznakowania i ostrzeżeń.
Co pokazuje mapa morska?
Na mapie morskiej znajdziesz informacje, których próżno szukać na zwykłej mapie – wszystkie potrzebne do tego, by bezpiecznie poprowadzić statek.

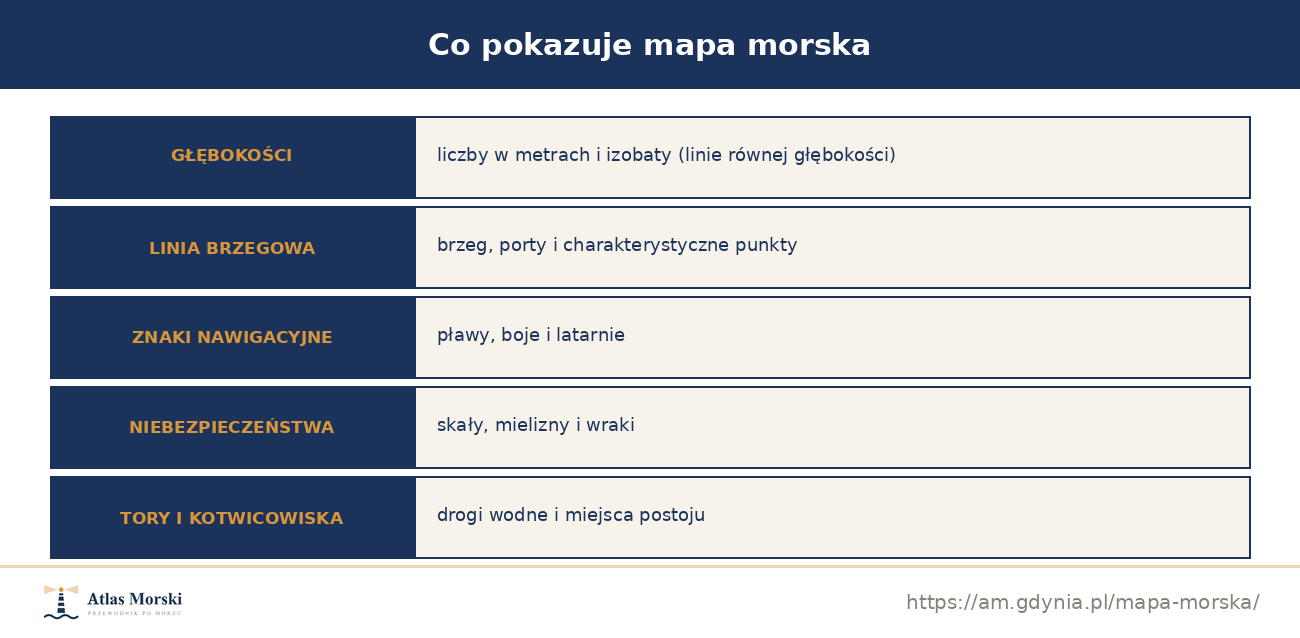

Podstawą są głębokości – rozsiane po mapie liczby oraz łączące je izobaty. Poza tym mapa pokazuje linię brzegową z portami i charakterystycznymi punktami, znaki nawigacyjne (pławy, boje i latarnie), a także niebezpieczeństwa: skały, mielizny i wraki. Zaznaczone są również tory wodne, kotwicowiska oraz strefy, w których żegluga jest ograniczona lub zakazana. Każdy z tych elementów ma ujednolicony symbol, dzięki czemu mapę potrafi odczytać nawigator z dowolnego kraju. Mapa opisuje nawet rodzaj dna, na przykład piach, muł czy skałę, co ma znaczenie przy wyborze miejsca na kotwicę, a przy latarniach i pławach podaje charakterystykę ich świateł – barwę i rytm błysków, po których rozpoznaje się je w nocy.
Głębokości, izobaty i kolory – jak nie wejść na mieliznę
Najważniejsze na mapie morskiej są głębokości, bo to one decydują o bezpieczeństwie. Liczby rozsiane po akwenie podają głębokość w metrach, a odnoszą się do tak zwanego zera mapy – umownego, nisko przyjętego poziomu wody, dzięki któremu realna głębokość rzadko bywa mniejsza od podanej. Na wodach pływowych zero mapy wiąże się z najniższym poziomem pływu.
Izobata to linia łącząca punkty o jednakowej głębokości morza, wykreślona na mapach obszarów wodnych. Głębokość wkartowana na mapie odnosi się zawsze do zera mapy.
Źródło: Biuro Hydrograficzne Marynarki Wojennej, przewodnik po symbolach
Izobaty czyta się dokładnie tak, jak poziomice na mapie górskiej: łączą miejsca o tej samej głębokości, a tam, gdzie linie są gęsto ułożone, dno opada stromo. Pomaga w tym kolor. Odcienie niebieskiego oznaczają wody płytkie – im ciemniejszy błękit, tym płycej – a biel to bezpieczna głębia. Już pierwszy rzut oka na mapę pozwala więc odróżnić rejony, których należy unikać, od tych, przez które można bezpiecznie płynąć. To samo dno, które mapa opisuje liczbami, w szerszej skali tworzy ukształtowanie akwenu, takie jak głębokości Bałtyku.
Jak czytać mapę morską krok po kroku?
Czytanie mapy morskiej to umiejętność, którą opanowuje się z czasem, ale jej logika jest prosta. Poniższa kolejność porządkuje najważniejsze kroki.

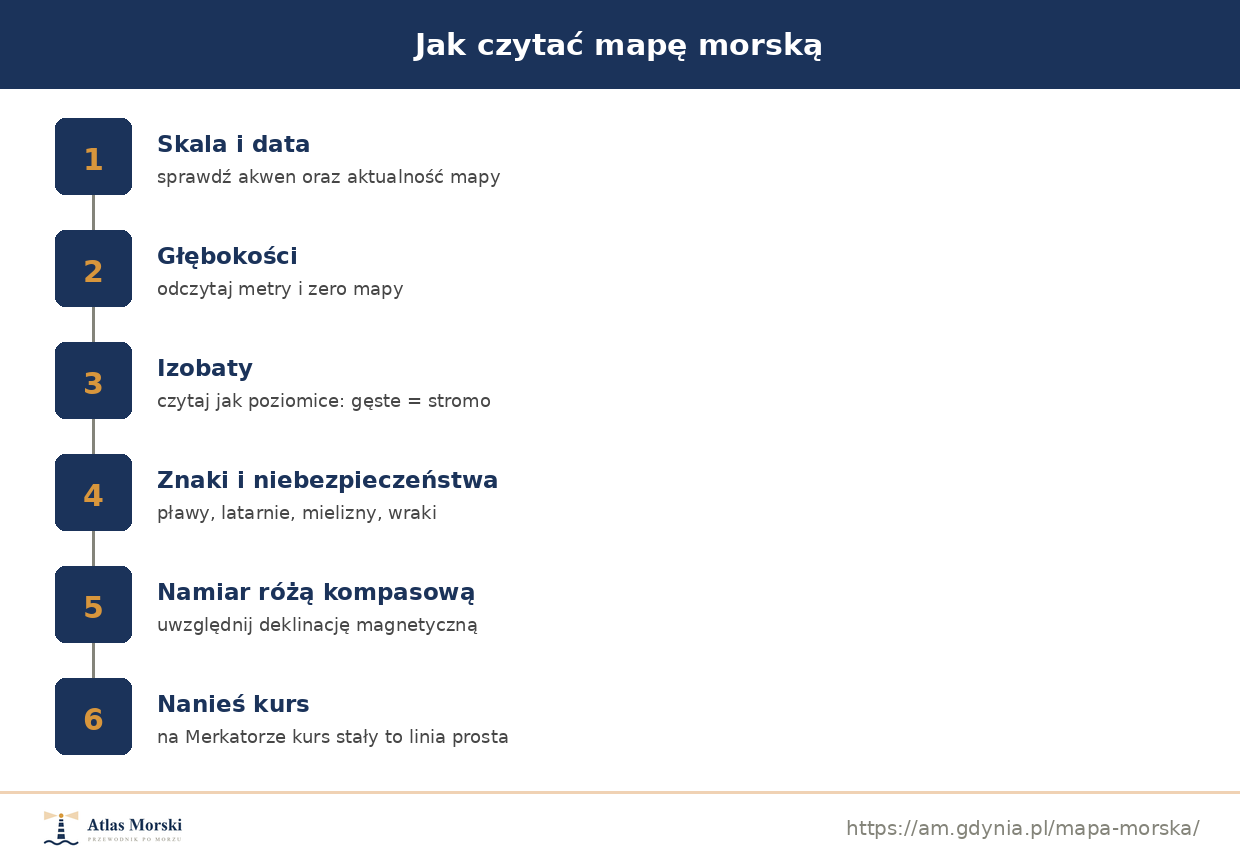

- Sprawdź skalę i datę wydania. Upewnij się, że mapa obejmuje właściwy akwen i jest aktualna oraz poprawiona.
- Odczytaj głębokości i zero mapy. Zobacz, w jakich jednostkach podano głębokości i do jakiego poziomu wody się odnoszą.
- Czytaj izobaty jak poziomice. Gęsto ułożone linie to strome dno, rozstrzelone – łagodne.
- Rozpoznaj znaki i niebezpieczeństwa. Odszukaj pławy, latarnie, mielizny i wraki na trasie.
- Weź namiar różą kompasową. Wyznacz kierunki, pamiętając o poprawce na deklinację magnetyczną.
- Nanieś kurs. Na mapie w odwzorowaniu Merkatora kurs o stałym kącie prowadzisz linią prostą.
Mapa papierowa a elektroniczna (ENC i ECDIS)
Przez wieki nawigowano wyłącznie na mapach papierowych, ale dziś na większości statków handlowych zastąpiła je mapa elektroniczna. ENC, czyli elektroniczna mapa nawigacyjna, to wektorowa wersja mapy morskiej wyświetlana w systemie ECDIS. System łączy mapę z pozycją z GPS, sam pokazuje położenie statku i ostrzega, gdy zbliża się on do niebezpiecznej głębokości. Pozycje na współczesnych mapach odnosi się do układu WGS84 – tego samego, którego używa nawigacja satelitarna. Na dużych statkach handlowych ECDIS jest dziś obowiązkowy i wpisuje się w szerszy system nadzoru nad ruchem morskim, opisany w tekście o śledzeniu statków.

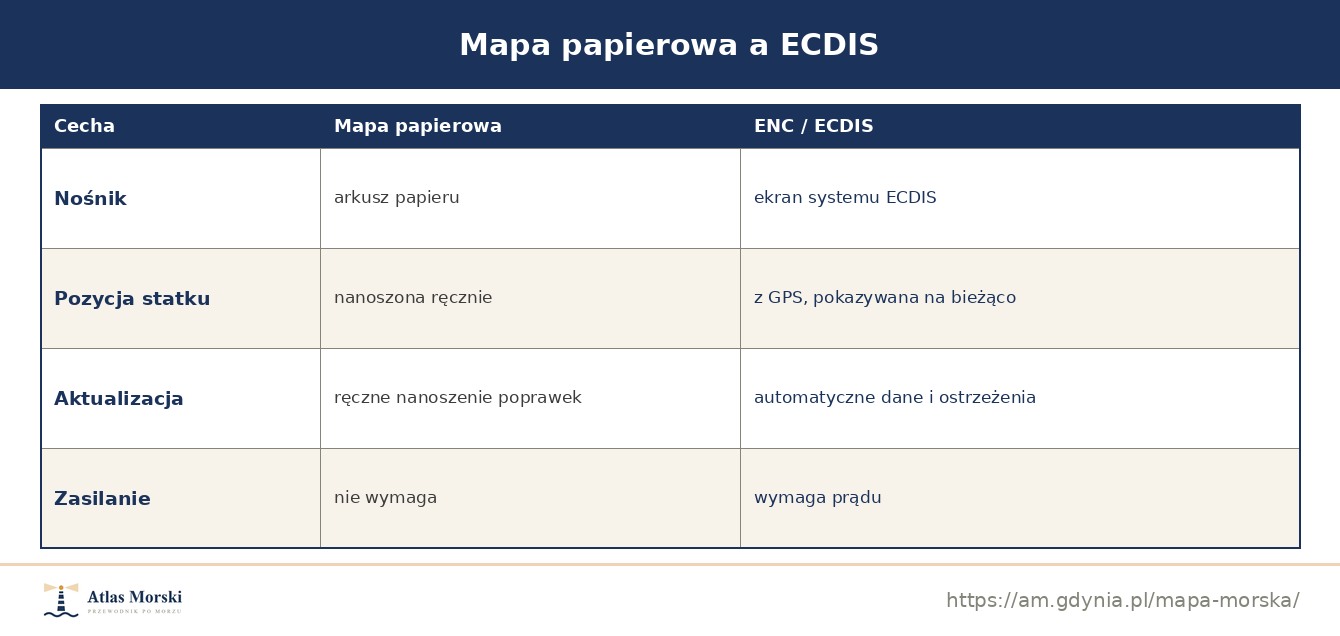

| Cecha | Mapa papierowa | ENC / ECDIS |
|---|---|---|
| Nośnik | arkusz papieru | ekran systemu ECDIS |
| Pozycja statku | nanoszona ręcznie | z GPS, pokazywana na bieżąco |
| Aktualizacja | ręczne nanoszenie poprawek | automatyczne dane i ostrzeżenia |
| Zasilanie | nie wymaga | wymaga prądu |
Mimo tych różnic zasada pozostaje ta sama: żeby korzystać z mapy elektronicznej, trzeba rozumieć te same symbole i głębokości, co na papierze. Dlatego nauka czytania klasycznej mapy morskiej wciąż jest podstawą szkolenia nawigatorów.
Mapa morska a reszta nawigacji
Mapa nigdy nie działa sama. Aby wyznaczyć pozycję i kurs, nawigator łączy ją z kompasem i namiarami, a odległości i prędkości odczytuje w milach morskich i węzłach, nie w kilometrach. Zanim pojawił się GPS, pozycję wyliczaną z obserwacji sekstantem nanosiło się właśnie na mapę morską, krzyżując linie pozycyjne. Mapa jest więc punktem, w którym spotykają się wszystkie inne narzędzia nawigacyjne – i dlatego pozostaje jednym z fundamentów żeglugi.
Podsumowanie
Mapa morska to znacznie więcej niż obrazek akwenu – to precyzyjny, urzędowy dokument, na którym zapisano wszystko, co potrzebne do bezpiecznego prowadzenia statku. Głębokości i izobaty mówią, gdzie jest płytko, kolory pozwalają ocenić to na pierwszy rzut oka, a ujednolicone symbole opisują znaki i niebezpieczeństwa zrozumiałe dla żeglarzy z całego świata. Choć papierowe arkusze coraz częściej zastępuje ECDIS, umiejętność czytania mapy morskiej pozostaje podstawą, bez której nie da się bezpiecznie wyznaczyć kursu.
Pobierz przewodnik po mapie morskiej
Jednostronicowe zestawienie: co pokazuje mapa morska, jak ją czytać krok po kroku oraz czym różni się mapa papierowa od elektronicznej. Przydatne dla żeglarzy, kursantów i uczniów.
FAQ – mapa morska
Co to jest mapa morska?
Mapa morska, zwana też nawigacyjną, to urzędowe odwzorowanie akwenu przeznaczone do żeglugi. Pokazuje głębokości, znaki nawigacyjne, tory wodne i niebezpieczeństwa, a w Polsce wydaje ją Biuro Hydrograficzne Marynarki Wojennej.
Co pokazuje mapa morska?
Mapa morska pokazuje głębokości i izobaty, linię brzegową z portami, znaki nawigacyjne (pławy, boje, latarnie), niebezpieczeństwa jak skały, mielizny i wraki, a także tory wodne, kotwicowiska i strefy zakazane.
Co to są izobaty?
Izobaty to linie łączące punkty o jednakowej głębokości morza. Czyta się je jak poziomice na mapie górskiej – tam, gdzie linie są gęsto ułożone, dno opada stromo, a gdzie rozstrzelone, jest łagodne.
Co oznacza zero mapy?
Zero mapy to umowny poziom wody, względem którego podawane są głębokości na mapie. Przyjmuje się go nisko, a na wodach pływowych wiąże z najniższym poziomem pływu, dzięki czemu realna głębokość rzadko bywa mniejsza od podanej.
Czym różni się mapa papierowa od ECDIS?
Mapa papierowa to arkusz, na którym pozycję nanosi się ręcznie. ECDIS wyświetla elektroniczną mapę (ENC) na ekranie, łączy ją z GPS i sam pokazuje położenie statku oraz ostrzega przed niebezpieczną głębokością. Zasada czytania symboli pozostaje jednak ta sama.
